SF₆ Gazlı Yük Ayırıcılar

24 - 36 kV
Bize Ulaşın

Kullanım Alanları

Kullanım Alanları

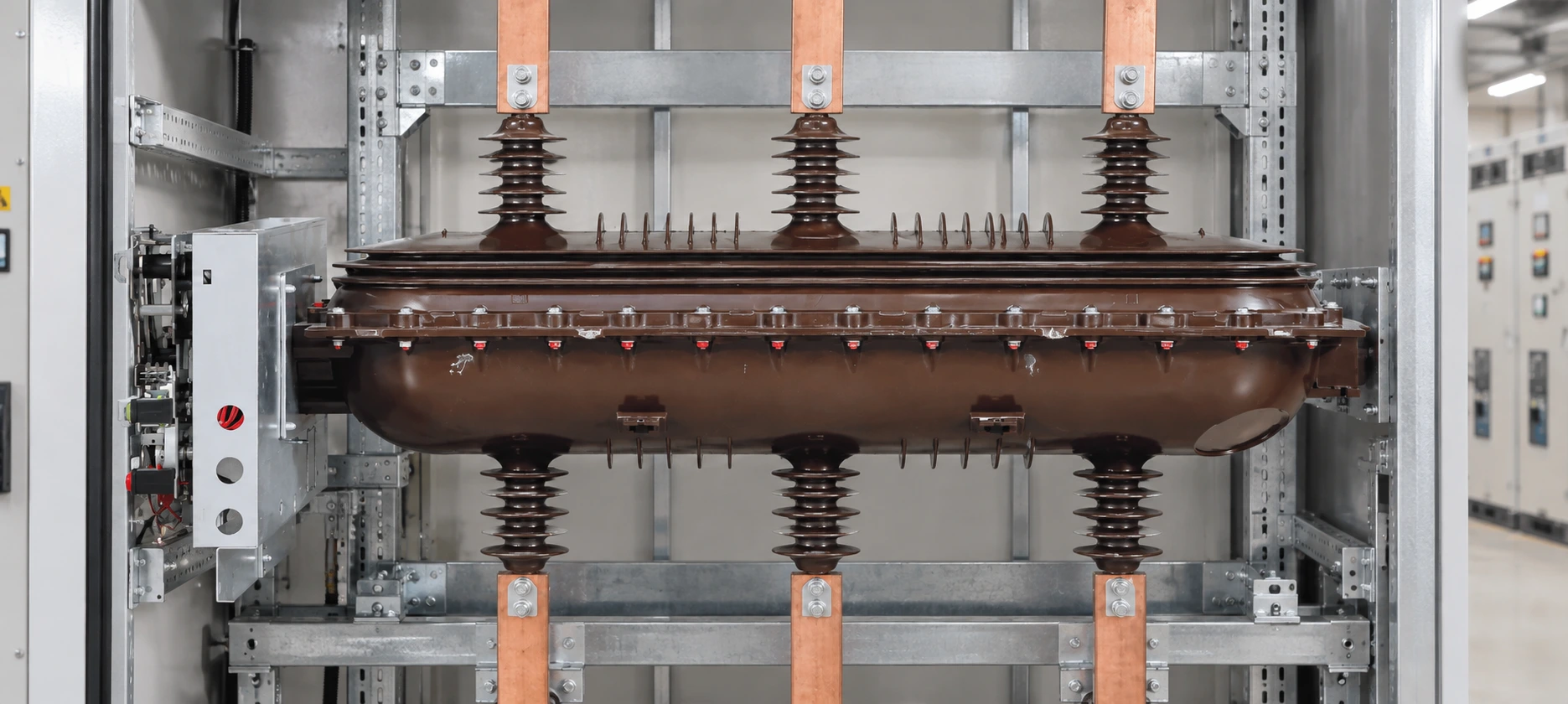

EFG marka SF₆ Gazlı Yük Ayırıcılar, yüksek gerilim dağıtım sistemlerinde devrenin yük altında açılıp kapatılması amacıyla kullanılmaktadır. Açma ve kapama işlemleri sırasında oluşabilecek elektrik arkının kontrol edilmesini sağlayan yapısıyla yüksek gerilim hücrelerinde anahtarlama fonksiyonu sunmaktadır.

  • Yüksek gerilim hava yalıtımlı hücreler
  • Trafo merkezleri
  • Elektrik dağıtım sistemleri
  • Yüksek gerilim şalt sistemleri
  • Endüstriyel tesisler
  • Enerji üretim ve dağıtım tesisleri
  • Yük altında anahtarlama gerektiren yüksek gerilim uygulamaları

Avantajlar

  • Devrenin yük altında açılıp kapatılmasına imkân sağlar
  • Elektrik arkının kontrol edilmesini destekleyen yapı
  • 24 kV ve 36 kV ürün seçenekleri
  • 630 A anma akımı
  • SF₆ gazlı mühürlü basınç yapısı
  • 30 yıl boyunca SF₆ gaz takviyesi gerektirmeyecek şekilde tasarlanmış yapı
  • Modüler hücrelere entegrasyon
  • Kısa devre akımlarına karşı dayanım
  • TS EN 62271-103 standardına uygun tasarım

Teknik Özellikler

Özellik ACBS36 ACBS24
Anma Gerilimi 36 kV 24 kV
Yalıtım Gerilimi 70 kV 50 kV
Yıldırım Darbe Dayanım Gerilimi 170 kV 125 kV
Anma Akımı 630 A 630 A
Anma Frekansı 50 Hz 50 Hz
Kısa Devre Dayanımı 16–20 kA 16–20 kA
Tepe Dayanım Akımı 40 kA 40 kA
Kısa Devre Süresi 1 sn. 1 sn.
Sınıf E3, M1 E3, M1
Uygulanan Standart TS EN 62271-103 TS EN 62271-103
