Kullanım Alanları

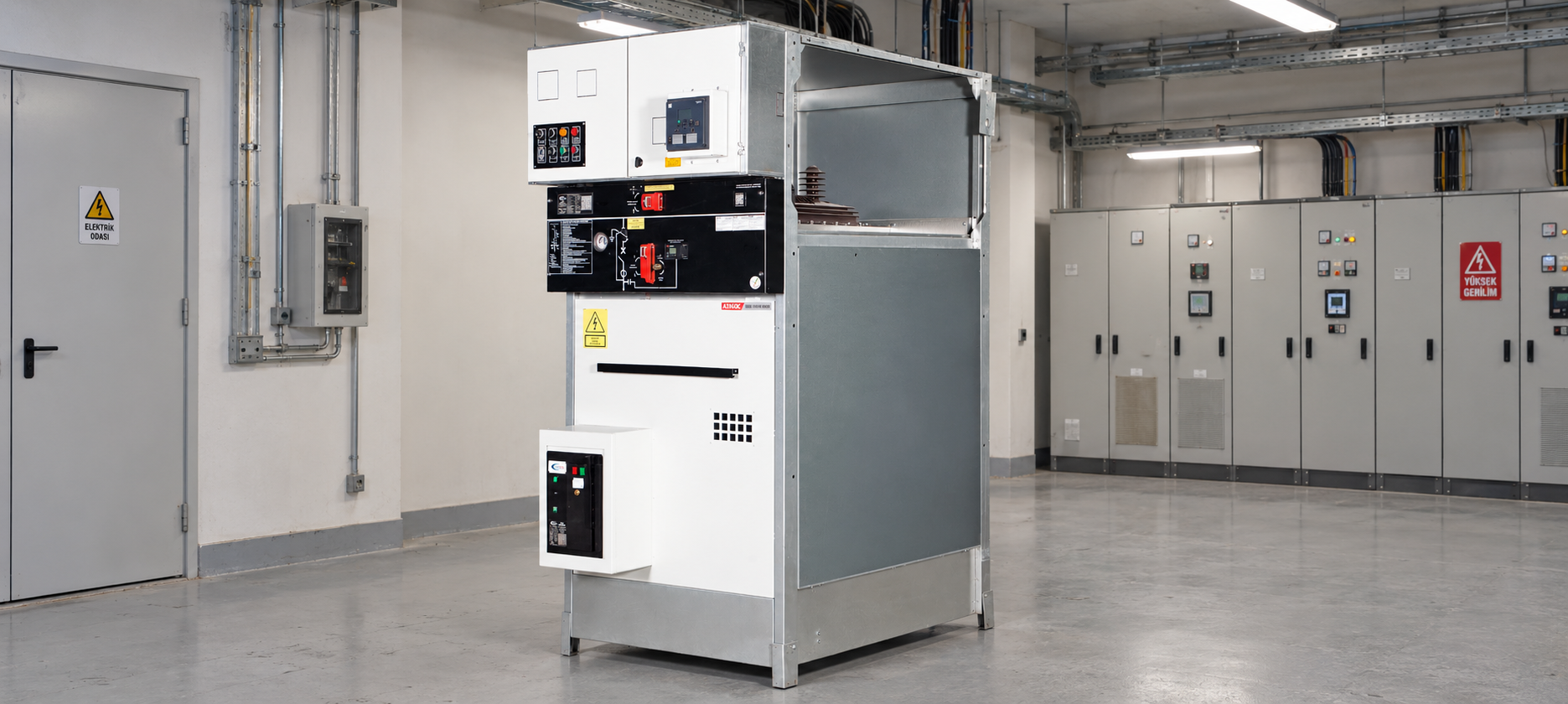

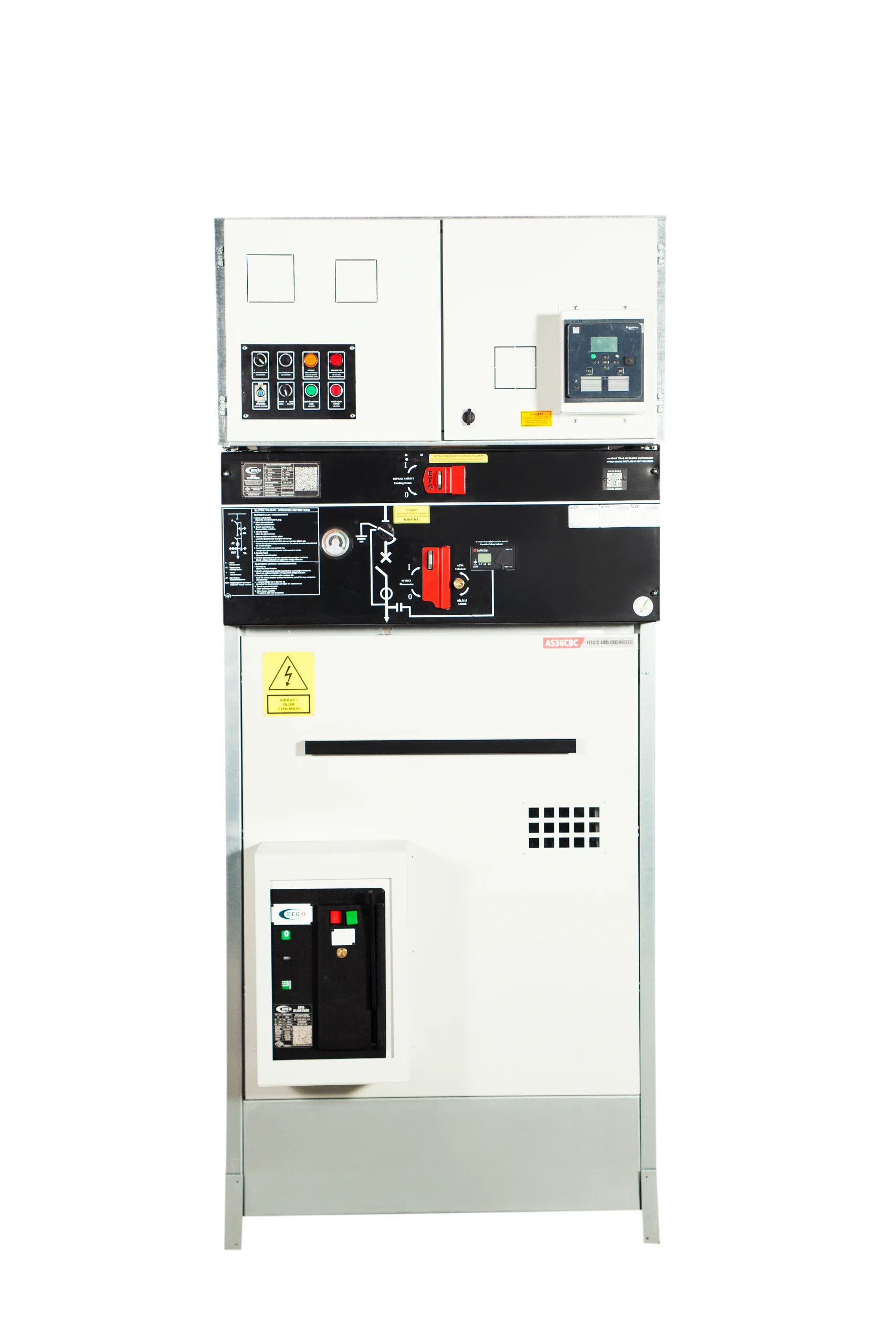

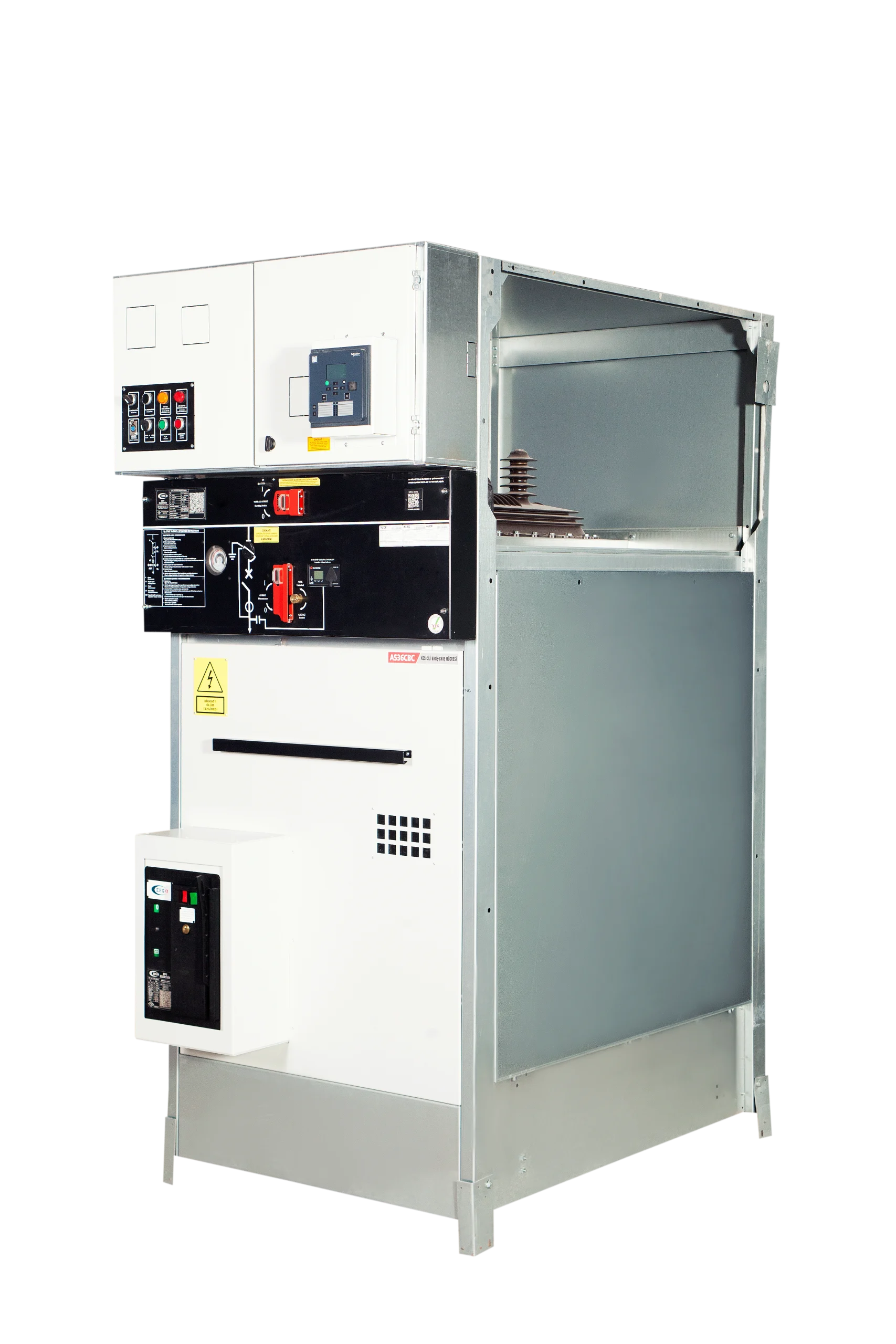

EFG marka Metal Mahfazalı Modüler Hücreler; yüksek gerilim enerji dağıtım sistemlerinde anahtarlama, koruma, ölçüm ve kontrol ihtiyaçlarına yönelik olarak kullanılmaktadır. 12, 24 ve 36 kV gerilim seviyelerinde farklı proje ihtiyaçlarına göre yapılandırılabilmektedir.

  • Transformatör merkezleri
  • Yüksek gerilim dağıtım sistemleri
  • Elektrik santralleri ( Ges , Jes, Res ,Hidro Elektrik. Vb )
  • Endüstriyel tesisler
  • Limanlar, Demir Yolu ve havaalanları
  • Hastaneler, okullar, oteller ve alışveriş merkezleri
  • Ticaret merkezleri ve tatil kompleksleri
  • YG dağıtım ve şalt merkezleri

Avantajlar

  • Modüler yapısı sayesinde farklı proje ihtiyaçlarına göre yapılandırılabilme
  • SF₆ gazlı yük ayırıcı, SF₆ gazlı kesici ve vakumlu kesici seçenekleri
  • Kompakt tasarım
  • Kısa sürede ve kolay montaj imkânı
  • Kurulu sistemlerde hücrelerin sökülüp yeniden yapılandırılabilmesi
  • Taşıma ve depolama kolaylığı
  • Basınç boşaltma sistemiyle kullanıcı ve sistem güvenliğinin desteklenmesi
  • Fabrika ortamında gerçekleştirilen test ve fonksiyon kontrolleri
  • SCADA sistemleriyle uyumlu yapı
  • Gerektiğinde sağa veya sola genişletilebilme
  • İç ark güvenliğini destekleyen kilitleme sistemleri
  • Farklı anahtarlama, ölçüm, koruma ve kontrol ekipmanlarıyla yapılandırılabilme

Teknik Özellikler

Anma Gerilimi 12 / 24 / 36 kV
Yalıtım Tipi Hava Yalıtımlı
Yalıtım Tipi PI
Servis Süreklilik Kaybı Kategorisi LSC2A
İç Ark Sınıflandırması AFL
Anahtarlama Teknolojileri SF₆ gazlı ve vakumlu
Basınç Boşaltma Sistemi Mevcut
SCADA Uyumluluğu Mevcut
Kullanılabilen Komponentler SF₆ Gazlı Ayırıcı, SF₆ Gazlı Yük Ayırıcı Döner Ayırıcı SF₆ Gazlı Kesici, Vakumlu Devre Kesici
Başlıca Standartlar IEC 60529; IEC 61869-1/-2/-3; IEC 62271-1/-100/-102/-200/-202/-206
