Vakumlu Kesiciler

12 / 24 / 36 kV
Bize Ulaşın

Kullanım Alanları

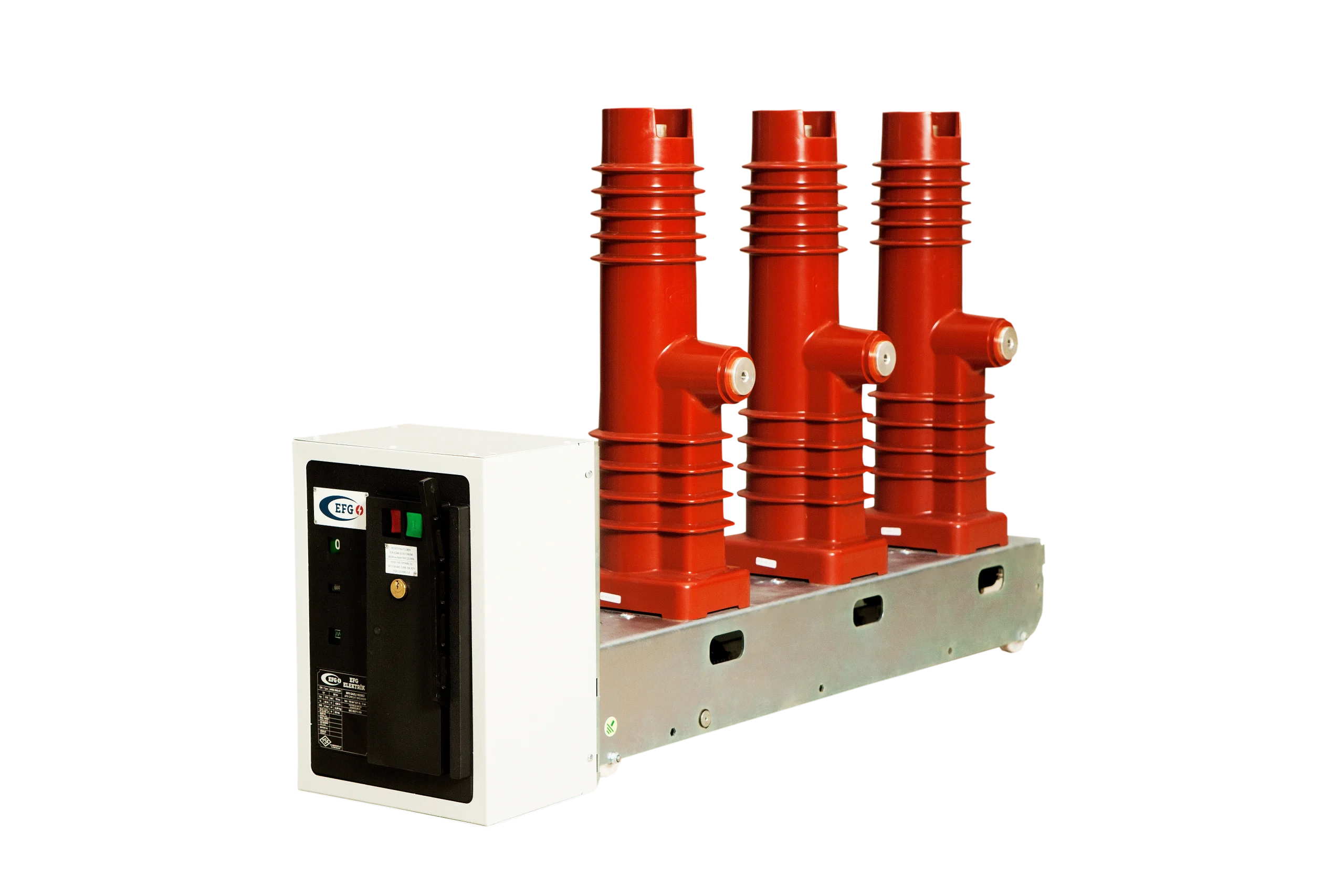

EFG marka Vakumlu Kesiciler, yüksek gerilim hava yalıtımlı hücrelerde anahtarlama ve koruma amacıyla kullanılmaktadır. Açma-kapama sırasında oluşan elektrik arkının vakum ortamında söndürülmesiyle yüksek gerilim sistemlerinde kontrollü anahtarlama sağlar.

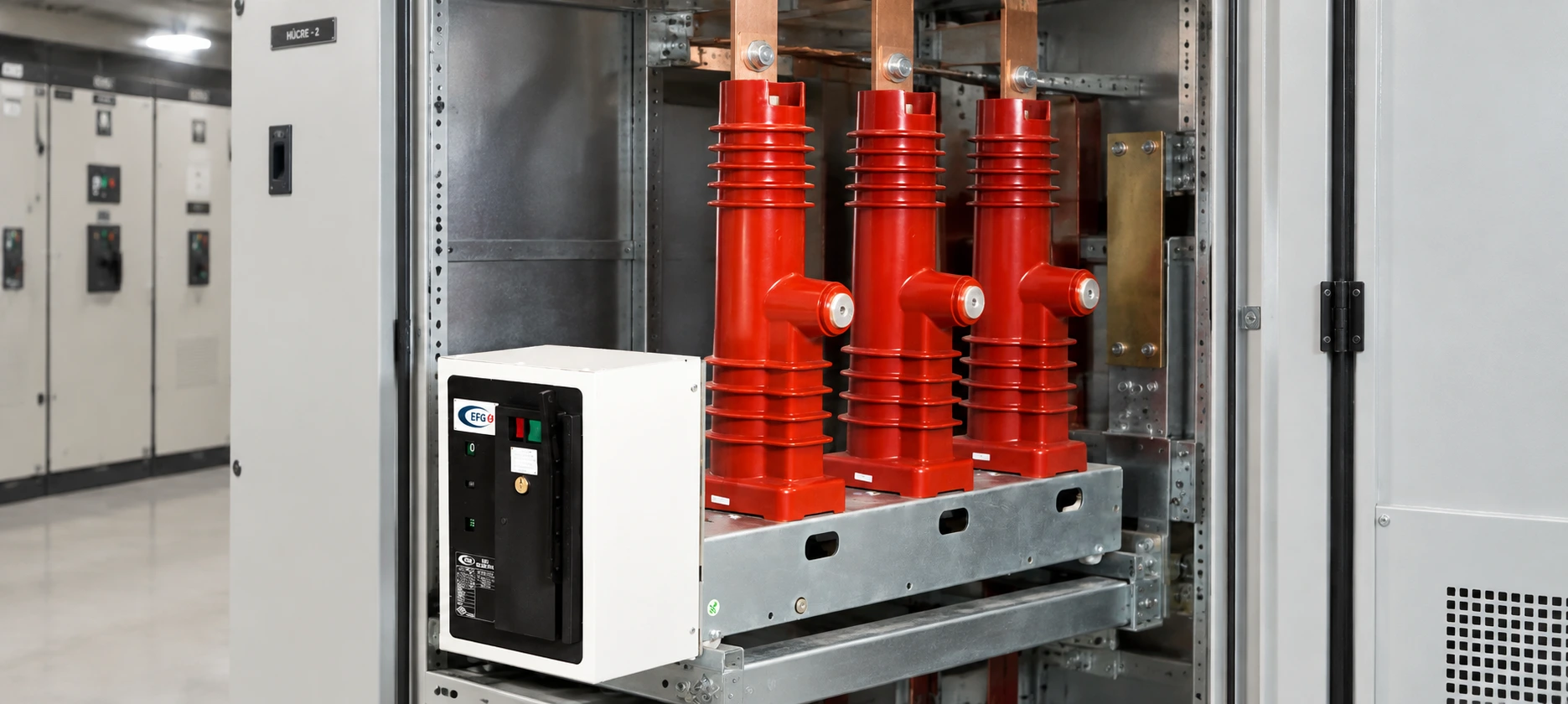

  • Yüksek gerilim hava yalıtımlı hücreler
  • Elektrik dağıtım sistemleri
  • Trafo merkezleri
  • Yüksek gerilim şalt sistemleri
  • Endüstriyel tesisler
  • Enerji üretim ve dağıtım tesisleri
  • Koruma ve anahtarlama uygulamaları

Avantajlar

  • Ark söndürme işleminin vakum ortamında gerçekleştirilmesi
  • 12, 24 ve 36 kV gerilim seviyelerine yönelik ürün seçenekleri
  • 1.250 A anma akımı
  • Farklı kısa devre dayanım değerlerine yönelik ürün alternatifleri
  • Yüksek gerilim hücrelerine entegre edilebilen kompakt yapı
  • Anahtarlama ve koruma işlevlerinin birlikte gerçekleştirilebilmesi
  • Farklı proje ve sistem ihtiyaçlarına göre kullanılabilme
  • IEC 62271-100 standardına uygun tasarım

Teknik Özellikler

Özellik ARM-36-V-01 ARM-24-V-01 ARM-12-V-01
Anma Gerilimi 36 kV 24 kV 12 kV
Yalıtım Gerilimi 70 kV 50 kV 28 kV
Yıldırım Darbe Dayanım Gerilimi 170 kV 125 kV 75 kV
Anma Akımı 1.250 A 1.250 A 1.250 A
Anma Frekansı 50 Hz 50 Hz 50 Hz
Kısa Devre Akımı 16 kA 20 kA 25 kA
Tepe Dayanım Akımı 40 kA 50 kA 62,5 kA
Kısa Devre Süresi 3 sn. 3 sn. 3 sn.
Çalışma Çevrimi A-0,3 sn-KA-3 dk-KA A-0,3 sn-KA-3 dk-KA A-0,3 sn-KA-3 dk-KA
Sınıf E2, C1, M2 E2, C1, M2 E2, C1, M2
Uygulanan Standart IEC 62271-100 IEC 62271-100 IEC 62271-100
